Metallersatz im elektrischen Achsantrieb GAPI PAI GLon™ Hochleistungswerkstoffe für hochbelastete tribologische Anwendungen

Metallersatz im elektrischen Achsantrieb

GAPI PAI GLon™ Hochleistungswerkstoffe für hochbelastete tribologische Anwendungen

Kundenanwendung

Bei einem neu entwickelten elektrischen Achsantrieb eines deutschen Premium-Automobilherstellers traten an metallischen Anlaufscheiben im hochbelasteten Planetenradsatz erhebliche Verschleißerscheinungen kurz vor SOP auf. Dadurch waren die Lebensdauer und Dauerhaltbarkeit des Systems sowie der Serienanlauf stark gefährdet.

In dieser zeitkritischen Phase war eine belastbare Alternative zur bestehenden Metalllösung gefragt. Mit langjähriger Erfahrung in hochbelasteten tribologischen Anwendungen wurde GAPI als Spezialist für Polymer-Anlaufscheiben aus Hochleistungswerkstoffen hinzugezogen, um kurzfristig eine seriengeeignete Bauteillösung zu realisieren.


Problemstellung

  • Hoher Materialabtrag
  • Erhöhte Geräuschentwicklung (NVH)
  • Sinkende Effizienz
  • Reduzierte Lebensdauer
  • Risiko eines vorzeitigen Systemausfalls

DOWNLOAD
SUCCESS STORY

Metallersatz im elektrischen Achsantrieb

GAPI PAI GLon™ Hochleistungswerkstoffe für hochbelastete tribologische Anwendungen

DOWNLOAD

ANSPRECHPARTNER CUSTOMER SERVICE

Taras Mosiichuk & Sebastian Martin

Tel.: +49 (0) 2205 90494-39
Tel.: +49 (0) 2205 90494-23

E-Mail an Taras Mosiichuk
E-Mail an Sebastian Martin

Ziel des Projekts ...

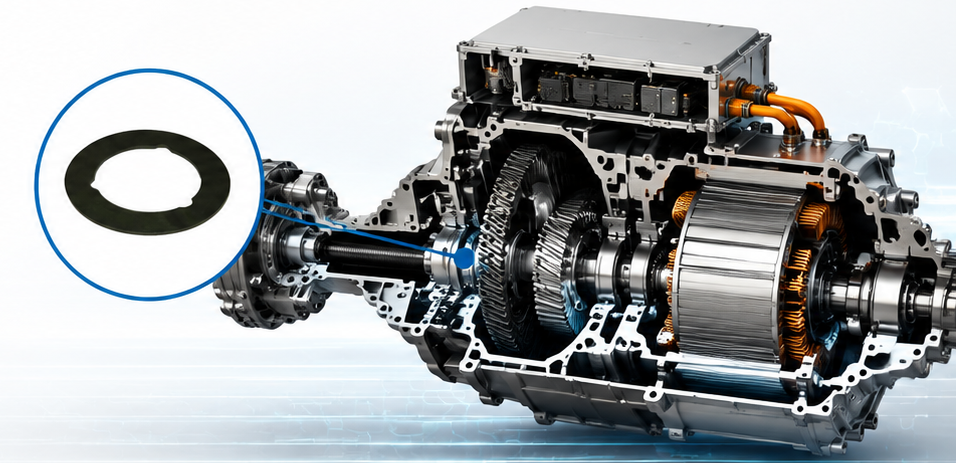

Metallersatz im elektrischen Achsantrieb_KI-generiertes Bild

war es, die bestehende Metalllösung durch eine verschleißfestere und leistungsfähigere
PAI GLon™-Lösung zu ersetzen und die Betriebssicherheit des Systems
nachhaltig zu verbessern.

Herhausforderungen | Die Lösung musste ...

  • Minimierung von Verschleiß und Reibung
  • Reduzierung der Geräuschentwicklung
  • Kurzfristig verfügbar sein
  • Aufnahme hoher Flächenpressungen
  • Beherrschung hoher Drehzahlen und Lastwechsel
  • Zuverlässige Funktion bei Mangelschmierung

Unsere Lösung | GAPI PAI GLon™ XA55
Hochleistungs-Anlaufscheiben

Für die kritische Einbauposition im Hinterachsmodul wurde eine Anlaufscheibe auf Basis der GAPI PAI GLon™ Werkstofffamilie eingesetzt. Die Lösung nutzt die spezifischen Vorteile eines Hochleistungskunststoffs und verbindet sie mit der langjährigen GAPI-Expertise in hochbelasteten tribologischen Anwendungen.

Eigenschaften

  • Exzellente Notlaufeigenschaften
  • Sehr geringe Reibwerte
  • Hervorragendes Verhalten bei Mangelschmierung
  • Hohe Verschleißbeständigkeit
  • Hohe Dimensionsstabilität
  • Sehr gute Dämpfungseigenschaften

Umsetzung & Validierung

  • Maßhaltige C-Muster in wenigen Tagen verfügbar
  • Frühzeitige Validierungs- und Dauerlauftests ermöglicht
  • Umfangreiche Prüfstands- und Belastungstests unter realitätsnahen Bedingungen durchgeführt
  • Direkter Vergleich mit der bisherigen Metalllösung
  • GAPI PAI GLon™ Anlaufscheiben zeigten stabileres Verhalten bei kritischen Last- und Schmierungsbedingungen
  • Deutliche Leistungs- und Robustheitsvorteile gegenüber der Metallscheibe

Ergebnisse auf einen Blick

Kriterium

GAPI PAI GLon™

Metall

Verschleiß

Minimaler Verschleiß

Hoher Materialabtrag

Mangelschmierung

Stabil

Kritisch

Geräuschentwicklung

Deutlich reduziert

Zunehmend

Reibverhalten

Optimiert

Erhöht

Lebensdauer

Signifikant erhöht

Begrenzt

Kundennutzen | Durch den Einsatz der
GAPI PAI GLon™ Anlaufscheiben wurden

  • Verschleißprobleme nachhaltig eliminiert
  • NVH-Eigenschaften deutlich verbessert
  • Betriebssicherheit und Dauerhaltbarkeit des Systems erhöht
  • Reibungsverluste reduziert
  • Systemeffizienz gesteigert
  • eine schnelle Industrialisierung ermöglicht

Fazit - Vom Metall zum Hochleistungskunststoff

Die erfolgreiche Substitution der Metallanlaufscheibe durch eine GAPI GLon™ Lösung zeigt erneut, dass moderne tribologische Hochleistungswerkstoffe selbst in hochbelasteten elektrischen Achsantrieben konventionellen Metalllösungen häufig überlegen sind.

Mehr Effizienz. Weniger Verschleiß. Höhere Lebensdauer.
